Opbygningen af ​​Winder Machine

Strukturen af ​​en opruller maskine kan variere afhængigt af dens specifikke anvendelse og design. Men her er nogle almindelige komponenter og strukturer i en oprullermaskine:

Ramme: Rammen er maskinens hovedstruktur og understøtter alle andre komponenter.

Afrulningssektion: Afrulningssektionen holder den materialerulle, der skal vikles op på viklemaskinen. Afviklingssektionen kan omfatte et motoriseret system til at styre materialets spænding og hastighed.

Viklesektion: Viklesektionen omfatter en eller flere vikletromler eller aksler, der holder den kerne, hvorpå materialet skal vikles. Viklesektionen kan også omfatte et motoriseret system til at styre viklingens spænding og hastighed.

Spændingskontrolsystem: Spændingskontrolsystemet opretholder en ensartet spænding på materialet, når det er viklet ind på kernen. Spændingskontrolsystemet kan omfatte sensorer til at overvåge spændingen og kontrolsystemer til at justere spændingen efter behov.

Kontrolsystem: Styresystemet inkluderer en programmerbar logisk controller (PLC) og menneske-maskine interface (HMI), der giver operatøren mulighed for at kontrollere og overvåge maskinens ydeevne. Kontrolsystemet kan omfatte funktioner såsom hastighedskontrol, spændingskontrol og materialesporing.

Sikkerhedsfunktioner: Oprulningsmaskiner kan omfatte forskellige sikkerhedsfunktioner, såsom nødstopknapper, sikkerhedsafskærmninger og låse for at forhindre operatørskader.

Rullehåndteringssystem: Rullehåndteringssystemet gør det muligt for operatøren at fjerne de færdige ruller med materiale fra viklemaskinen og læsse nye kerner på viklesektionen.

Overordnet set er strukturen af ​​en viklemaskine designet til at give en pålidelig og effektiv metode til at vikle materiale på kerner. Maskinens komponenter arbejder sammen for at sikre, at materialet er viklet ind på kernen med ensartet spænding og hastighed, hvilket resulterer i færdige produkter af høj kvalitet.

Klassificeringen af ​​Winder Machine

Viklemaskiner bruges i forskellige industrier til opvikling af forskellige typer materialer, og de kommer i forskellige typer og konfigurationer afhængigt af anvendelsen. Her er nogle almindelige typer af viklemaskiner:

Center Winder: Center Winders bruges til at vikle materialer, der er tynde og fleksible. De har en enkelt viklingsaksel i midten af ​​maskinen, og materialet er viklet på en kerne, der er monteret på akslen.

Overfladevinder: Overfladevindere bruges til vikling af materialer, der er tykkere og mere stive. De har to oprullede tromler eller aksler, der er placeret på hver sin side af maskinen. Materialet er viklet op på en kerne, der er monteret mellem de to aksler.

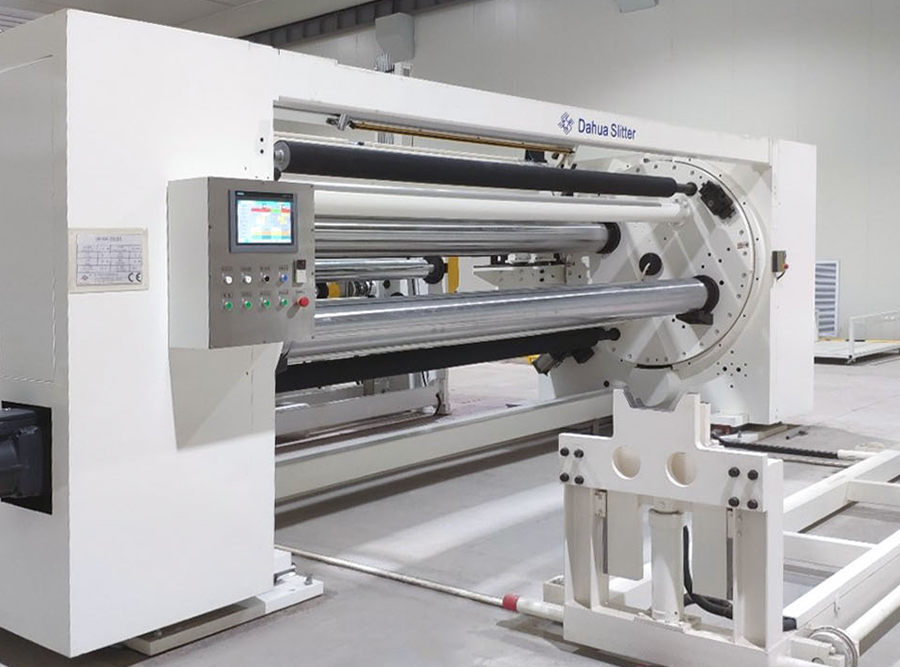

Turret Winder: Turret Winder bruges til højhastighedsviklingsapplikationer, og de kan designes til center- eller overfladevikling. Revolvervindere har flere viklingsaksler, der er monteret på et roterende tårn. Efterhånden som en rulning er afsluttet, roterer tårnet til den næste aksel, og viklingsprocessen fortsætter.

Oprullere: Oprullere bruges til at vikle det færdige materiale fra en primær eller sekundær spaltemaskine eller coater. De kan være designet til center- eller overfladevikling og kan omfatte funktioner såsom spændingskontrol, baneføring og automatiseret rullehåndtering.

Combination Winder: Kombinationsviklinger kan designes til både center- og overfladevikling, hvilket giver dem mulighed for at håndtere en række forskellige materialer. De kan også omfatte funktioner såsom automatisk rulleskift og spændingskontrol.

Overordnet set afhænger klassificeringen af ​​viklemaskiner af deres specifikke funktioner, applikationer og design. Den valgte type viklemaskine vil afhænge af materialet, der vikles, hastigheden af ​​vikleprocessen og det ønskede færdige produkt.
